产品展示

附件：8pin.pdf

附件：10pin.pdf

附件：30pin.pdf

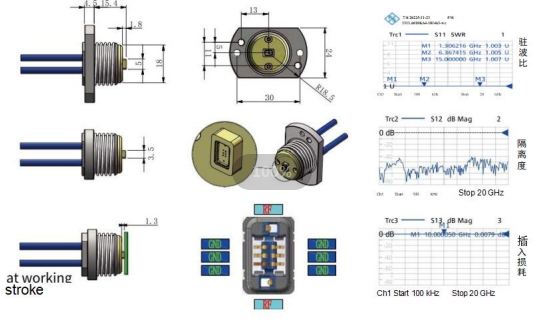

一 高性能的RF参数要求

一 RF 射频信号的串扰测量

一 高阶别的自动化测试要求

一 测 试 Pitch 的间距为0.35mm

一 频率高达20GHz或者更高的47GHz

一 RF测试探针和待测连接器之间的连接对齐接触硬件方式

一 待测连接器上没有标准的测试点可以下针 一 RF射频信号和模拟信号整合在一个待测模组里

一 待测UUT的连接器Pin脚位的间距由设计IC连接器的厂家设置

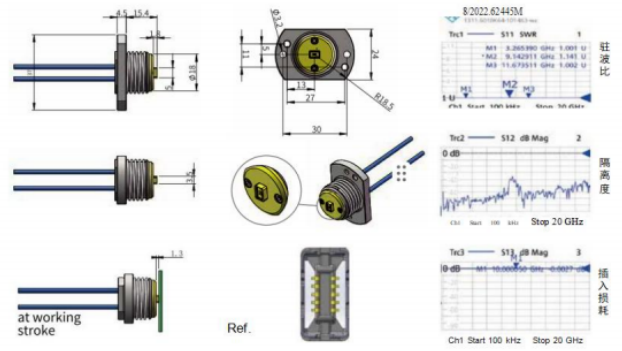

一 高性能的RF参数要求

一 RF 射频信号的串扰测量

一 高阶别的自动化测试要求

一 测试Pitch的间距为0 .35mm

一 频率高达20GHz或者更高的47GHz

一 RF测试探针和待测连接器之间的连接对齐接触硬件方式

一 待测连接器上没有标准的测试点可以下针

一 RF射频信号和模拟信号整合在一个待测模组里

一 待测UUT的连接器Pin脚位的间距由设计IC连接器的厂家设置

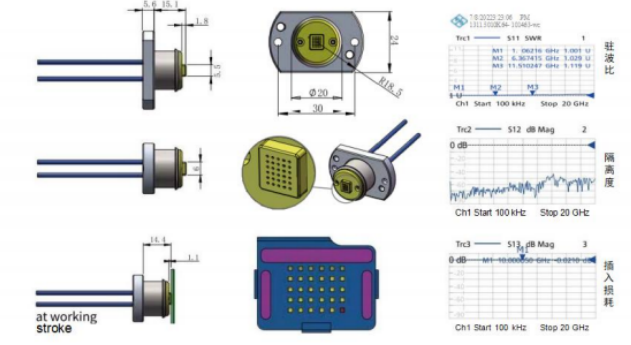

一 高性能的 RF 参数要求

一 RF射频信号的串扰测量

一 高阶别的自动化测试要求

一 测试Pitch的间距为 0 .73mm

一 频率高达20GHz或者更高的47GHz

一 RF测试探针和待测连接器之间的连接对 齐接触硬件方式

一 待测连接器上没有标准的测试点可以下针 一 RF射频信号和模拟信号整合在一个组里

一 待测UUT的连接器Pin脚位的间距由设计IC 连接器的厂家设置

附件：8pin(1).pdf

附件：10pin(1).pdf

附件：30pin(1).pdf

栅栏：25mm

工作行程：2.0mm

最大工作行程：3.0mm

弹簧力：4N

中心偏摆：0.2mm

使用寿命：20000

栅栏：24mm

工作行程：2mm

最大工作行程：3mm

弹簧力：4N

中心偏摆：0.2mm

使用寿命：20000

栅栏：25mm

工作行程：1mm

最大工作行程：2mm

弹簧力：8N

中心偏摆：0.1MM

使用寿命：20000

信号 Pin:铍铜

外导体：铍铜、不锈钢

弹簧：琴钢线

信号 Pin:铍铜

外导体：铍铜、不锈钢

弹簧：琴钢线

信号 Pin:铍铜

外导体：铍铜、不锈钢

弹簧：琴钢线

频率范围：0-20GHz

VSWR 0-20 GHz≤1.15

IL0-20 GHz≤-0. 1dB

偏差(至 20000 次±0.5 dB, 实验室环境下)

匹配阻抗：50Ω

Max 电流信号引脚：≤300mA

额定电压：30V AC/DC

绝缘强度电压：≤700V

频率范围：0-20GHz

VSWR 0-20 GHz≤1.15

IL0-20 GHz≤-0. 1dB

偏差(至 20000 次±0.5 dB, 实验室环境下)

匹配阻抗：50Ω

Max 电流信号引脚：≤300mA

额定电压：30V AC/DC

绝缘强度电压：≤700V

频率范围：0-20GHz

VSWR 0-20 GHz≤1.15

IL0-20 GHz≤-0.1dB

偏差(至 20000 次±0.5 dB, 实验室环境下)

匹配阻抗：50Ω Max

电流信号引脚：≤300mA

额定电压：30V AC/DC

绝缘强度电压：≤700V
